◐ 支持2个千兆光口，3个千兆电口
◐ 嵌入式安装，即插即用，精致小巧
◐ 支持DC9~36V电源输入，符合本安电路设计标准
◐ EMC防护，6000V防雷，短路保护，反接保护，浪涌保护
◐ 支持IEEE802.3u标准，支持全双工/半双工，MDI/MDI-X自动侦测
◐ 宽温设计，工作温度-40℃～75℃，相对湿度5~95%，适应恶劣的工业环境
◐ 支持电源缓启动功能，有效减少启动瞬间的冲击电流，本质安全性高
产品介绍
千兆2光3电口非网管工业级以太网收发器，是我公司专为煤矿、非煤及金属矿山等行业自主研发设计的一款本安型工业交换机，该产品主要面向煤矿等行业，例如井下视频监控子系统、井下广播通信子系统以及安全监测系统中应用，也可以配合用户在业务终端壳体内扩展通信集成以太网光电接口等应用。采用成熟、主流的百兆以太⽹交换⽅案，遵循TCP/IP标准和开放的⽹络协议栈，主要在⽹络接入端以及小型组⽹应用，该交换机在接口上支持2个千兆光+3个千兆自适应电口，光口采用标准SFP规格插槽设计，可以灵活的针对井下联络巷布局进⾏多分支的光纤接入应用，在使用上用户可以灵活的选配1.25G或者155M光模块来进⾏上⾏级联或者下⾏终端的光电接入，在使用上能够⽅便快捷的将客户的视频和广播业务、定位数据、信息集采业务快速接入到⽹络进⾏可靠的交换传输，满⾜工业现场通信要求。整机采用低功耗芯⽚⽅案，电源满⾜标准本安设计，支持宽压、过流过压保护等要求，整机PCB采用三防处理工艺，在⾼温满载负荷下功耗小于5W，⻓期可靠工作温度满⾜-40℃~75℃宽温范围，可广泛应用在煤矿、⾮煤、⾦属矿⼭等工业自动化领域。

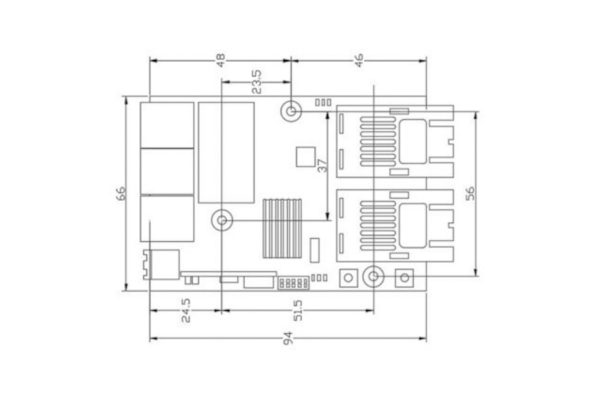

产品尺寸
产品选型
产品型号 | 光口数量 | 电口数量 | 电源规格 |
WJ4005G-2GF-3GT | 2 | 3 | DC9~36V供电 |
产品规格
硬件规格 | WJ4005G |
IEEE标准 | IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3x IEEE802.1p、IEEE802.1Q、IEEE802.1d/w |
交换性能 | MAC地址：2K |
背板带宽：12Gbps | |
端口缓存：1Mbit | |
交换时延：≤7us | |
传输方式：存储转发，最高支持9KBytes大数据包转发 | |
以太网接口 | 3个RJ45电口，10/100/1000Mbps自适应； 2个千兆光口,1x 1000Base-X,（SFP,固定模块SC/FC/ST可选） |
传输距离 | 以太网双绞线支持100米 |
指示灯 | 电源指示灯、光电口指示灯，指示灯支持外引设计（2.0间距） |
电源设计 | 支持防反接入设计、内置过流、过压保护设计、支持标准本安电源电路设计 |
2位5.08间距工业端⼦接入 | |
DC 9~36V宽压输入 | |
整机功耗<3W |
硬件规格 | WJ4005G |
环境指标 | 工作温度： -40℃~75℃ |
存储温度： -40℃~85℃ | |
工作湿度： 5%~95%无凝结 | |
安装规格 | 嵌入式定位孔安装 |
长×宽×高（mm）：96×66×17 | |
MTBF | 30,000小时 |
质保 | 5年 |
防护指标（EMC） | |
静电抗扰度 | 空气放电±8kv，接触放电±6kv |
浪涌冲击 | 电源共模±2kv/差模±1kv，⽹口±2kv |
电瞬态脉冲群 | 电源1kv@5KHz，网口0.5kv@5KHz |
