◐ 支持2个百兆光口，3个百兆电口
◐ 嵌入式安装，即插即用，精致小巧
◐ 支持IEEE802.3u标准，支持全双工/半双工，MDI/MDI-X自动侦测
◐ 宽温设计，工作温度-40℃～75℃，相对湿度5~95%，适应恶劣的工业环境
◐ EMC防护，6000V防雷，短路保护，反接保护，浪涌保护
◐ 支持DC9~36V电源输入，符合本安电路设计标准
产品介绍
百兆2光3电口非网管工业级以太网收发器，是我公司专为煤矿、非煤及金属矿山等行业自主研发设计的一款本安型工业交换机，该产品主要面向煤矿等行业，例如井下视频监控子系统、井下广播通信子系统以及安全监测系统中应用，也可以配合用户在业务终端壳体内扩展通信集成以太网光电接口等应用。该产品具有体积小、无风扇、功耗低、可靠性高、稳定性好、维护方便等特点。整机采用低功耗芯片方案，电源满足标准本安设计，支持宽压、过流过压保护等要求，整机PCB采用三防处理工艺，在高温满载负荷下功耗小于3W,长期可靠工作温度满足-40℃~75℃宽温范围，可广泛应用在煤矿、非煤、金属矿山等工业自动化领域。

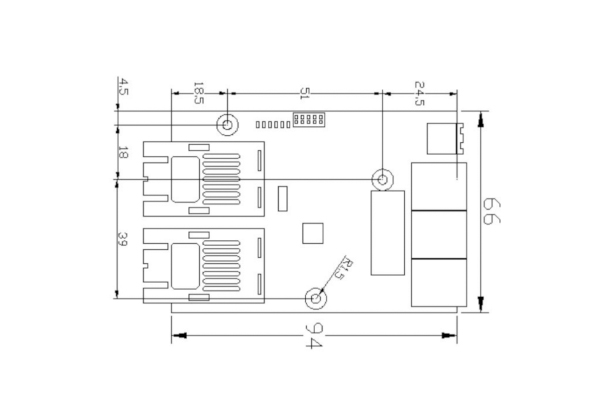

产品尺寸
产品选型
产品型号 | 光口数量 | 电口数量 | 电源规格 |
WJ1005-2SC20 | 1 | 1 | DC9~36V供电 |
产品规格
硬件规格 | WJ1005 |
IEEE标准 | IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3x IEEE802.1p、IEEE802.1Q、IEEE802.1d/w |
交换性能 | MAC地址：2K |
背板带宽：1Gbps | |
端口缓存：1Mbit | |
交换时延：≤7us | |
传输方式：存储转发，最高支持9KBytes大数据包转发 | |
以太网接口 | 3个RJ45电口，10/100Mbps自适应； 2个百兆光口,1x 100Base-X,（固定模块SC/FC/ST可选，标配SC20KM） |
传输距离 | 以太网双绞线支持100米 |
指示灯 | 电源指示灯、光电口指示灯，指示灯支持外引设计（2.0间距） |
电源设计 |
支持防反接入设计、内置过流、过压保护设计、支持标准本安电源电路，支持2路可控硅保护设计 |
2位5.08间距工业端⼦接入 | |
DC 9~36V宽压输入 | |
整机功耗<3W |
硬件规格 | WJ1005 |
环境指标 | 工作温度： -40℃~75℃ |
存储温度： -40℃~85℃ | |
工作湿度： 5%~95%无凝结 | |
安装规格 | 嵌入式定位孔安装 |
长×宽×高（mm）：94×66×17 | |
MTBF | 500,000小时 |
质保 | 5年 |
质量 | 400g |
防护指标（EMC） | |
静电抗扰度 | 空气放电±8kv，接触放电±6kv |
浪涌冲击 | 电源共模±2kv/差模±1kv，⽹口±2kv |
电瞬态脉冲群 | 电源1kv@5KHz，网口0.5kv@5KHz |
