◐ 支持2路隔离型RS485/422串口转1路百兆电口，满足各种工业总线或网络现场需求；
◐ 支持串口终端设备联网，可转换UDP、TCP 、Modbus、HTTP、MQTT等协议，支持虚拟串口；
◐ 外置独立硬件看门狗设计，杜绝死机；
◐ 支持配置软件利用本地串口配置，支持 UDP广播配置，支持网页配置；
◐ 链路冗余：IP 数据链路互备，确保数据传输连续性；
◐ 提供工业级的直流电源DC9~36V输入，具有防反接保护；
◐ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+85℃严酷的工业环境中；
Wport302-I 系列是2路隔离型RS485/422转1路以太网串口服务器产品，该产品以以太网的方式为工业用户提供数据传输通道。设备软件功能完善，覆盖绝大多数常规应用场景，用户只需通过简单的设置，即可实现串口到网口的双向数据透明传输。并且支持自定义注册包、心跳包、DHCP 动态 IP 地址、DNS 域名解析、底层协议心跳包和网络保活等功能。产品采用钣金外壳设计。工作环境温度支持 -40℃ ~85℃，支持 9~36V DC 宽压供电，为环境苛刻的无人值守现场提供稳定的数据传输通道，并支持 PC 端配置工具配置和管理手段，简化现场施工及后期维护的难度，大幅提升施工效率，降低系统运营的整体成本，从而使客户真正体验到无线通信的便捷。
产品型号 | 网口数量 | 数据口数量 | 电源 |
Wport302-I | 1 | 2路485/422 | 直流9~36V |
硬件规格 | Wport302-I |
以太网 | 网口：1 个 网口速率：10/100Mbps，Auto MDI/MDIX 保护：1.5kV，电磁隔离 |
串口 | 串口类型：2路RS485/422 连接方式：5位5.08mm间距接线端子 波特率：600bps~460800bps 数据位：7bit、8bit 停止位：1bit、2bit 校验位：None、Odd、Even 隔离电压：3kVDC |
机械特性 | 安装方式：挂耳 防护等级:IP40 散热方式：无风扇散热 |
电源 | 电源接口：可拔插工业端子 电源输入：DC 9~36V 标配电源：DC 12V/1A 反接保护：支持 过载保护：支持 功耗（@12V）：待机电流19mA、 工作电流30mA、 启动电流33mA |
环境要求 | 工作温度：-40~85℃ 工作湿度 ：5~95% 存储环境：-40~85℃； 5~95%RH（无凝露） |
物理特性 | 防震：IE C60068-2-27 振动：IE C60068-2-6 跌落：IE C60068-2-32 |
指示灯 | 电源指示灯、运行指示灯 接收数据指示灯 、以太网接口速率与连接/活动指示灯、 串口发送与接受数据指示灯 |
EMC指标 | 静电：EN61000-4-2,Level 4 脉冲电场：EN61000-4-4,Level 4 浪涌：EN61000-4-5,Level 4 |
看门狗 | 软硬件看门狗：支持软件、硬件双重看门狗 |

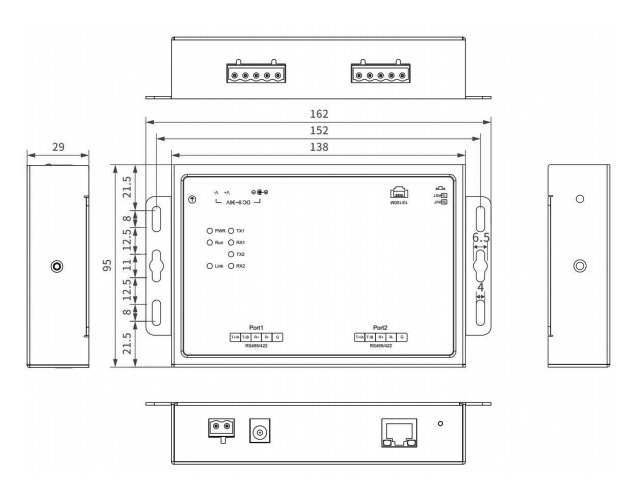

尺寸 | 162×95×29 (mm)（含挂耳不含连接器尺寸） |
重量 | 350g |
平均传输延时 | <10ms |
配套软件 | 网管配置工具、虚拟串口软件 |
可靠性 | 可靠升级：远程升级( 开发中 ) ，支持本地串口升级 链路在线检测：心跳包检测、断线自动重连 内嵌看门狗：设备运行自检技术，设备运行故障自修复 注册包：自定义注册包内容 心跳包：支持TCP Keepalive机制，自定义心跳包内容 |
网络管理 | 配置方式：配置工具本地串口配置、UDP 广播配置、WEB网页配置 配置备份：支持配置文件的导入和导出 升级方式：支持本地串口进行固件升级 |
以太网网络协议 | 网络协议：TCP Server、TCP Client、UDP Server、UDP Client、 HTTP、ARP、ICMP、DNS、RFC2217 DHCP/静态 IP：支持 DHCP 动态获取 IP 地址和静态 IP 功能 协议转换：Modbus RTU 与 Modbus TCP 数据协议转换 MQTT：支持阿里云、OneNet（多协议）、OneNet（物联网套件）、 华为云、腾讯云以及其它云平台 |
质保期 | 二年 |
简单透传方式 | UDP Client/ UDP Server/ UDP Multicast/ TCP Client/ TCP Server/ RealCOM/ Pair Connection |
串口打包机制 | 时间和长度可设置；默认值根据波特率变化；最大打包长度1460bytes |
TCP Server连接 | 单串口支持最多8路TCP Client连接 |
网络缓存 | 发送：16Kbyte；接收：16Kbyte |
串口缓存 | 发送：1.5Kbyte；接收：1.5Kbyte |
