◐ 最大支持4个千兆光电复用口，16个百兆光，8个百兆电口
◐ 前后出线，1路掉电告警输出
◐ 支持IEEE802.3/802.3u/802.3ab/802.3z/802.3x存储转发方式
◐ 支持大背板带宽，大交换缓存，确保所有端口线速转发
◐ 支持QoS, VLAN, DHCP, LACP, RMON, IGMP,IPv6协议
◐ 支持SNMP、Console、Telnet和WEB配置管理
◐ IP40,防雷击4KV,防浪涌,全铝机身, 无风扇设计, 标准1U机架式
◐ 支持双电源冗余AC/DC110V~260V 50/60Hz, DC48～76V
◐ -40℃~75℃宽温设计，适应各种严酷的现场环境
产品介绍
千兆4光电复用口百兆16光8电二层网管机架式工业级以太网交换机，是我公司自主研发的一款专门针对电力行业的工业环网交换机产品，该产品支持国际标准IEEE 802.3D/W/S 标准的STP/RSTP/SNMP 协议，以及丰富的ERPS网管功能，可以提供的稳定可靠的以太网传输， 具有高质量的设计和可靠性。可为用户提供并实现高效带宽、可靠光纤网络解决方案的以太网数据交换、汇聚和远程光传输。该产品具有体积小、无风扇、功耗低、可靠性高、稳定性好、维护方便等特点。工业级以太网交换机产品采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，配备冗余双DC电源，可为需要保持始终连接的关键设备提供冗余机制。它还可以在标准工作温度范围-40至75°C下工作。工业交换机支持DIN导轨或壁装式安装，具有IP40防护等级，是恶劣环境的完美选择，如工业网络、综合新能源、电力行业、也适用于许多军事和公用事业市场应用，环境条件超过商业产品规格。

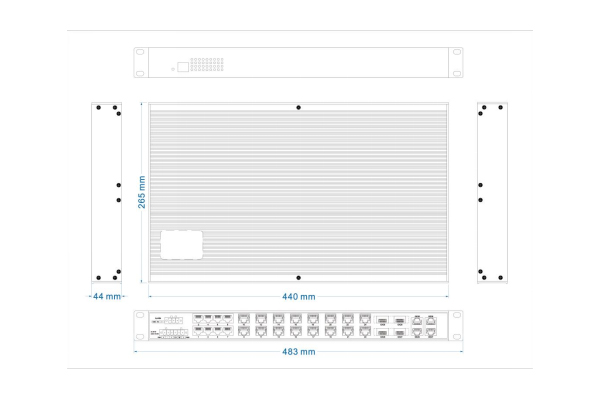

产品尺寸
产品选型
产品型号 | Combo口数量 | 光口数量 | 电口数量 | 电源规格 |
WJ3528-4GC-8SC20-DL | 4 | 16 | 8 | DC9~56V双供电 |
WJ3528-4GC-8SC20-AD220-DL | 4 | 16 | 8 | AD220供电 |
电源配件 | 规格参数 （典型参数，其他规格请联系销售） | |||
DC-P-12-5 （选配） | 直流电源适配器，AC220V输入/DC12V@1.0A输出 | |||
DC-KP-12-759 （选 配） | 导轨式电源，AC220V输入/DC12V@6.3A输出，明纬 | |||
产品规格
硬件规格 | WJ3528 |
IEEE标准 | IEEE 802.3 for 10BaseT;IEEE 802.3u for 100BaseT(X);IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX;IEEE 802.3x 流量控制 IEEE 802.1D-2004生成树协议;IEEE 802.1w 快速生成树协议； IEEE 802.1s多生成 树协议 IEEE 802.1p 服务等级;IEEE 802.1QVLAN标记 IEEE 802.1X 身份验证;IEEE 802.3ad 带LCAP的端口中继 |
交换性能
| MAC地址：4K |
背板带宽：128Gbps | |
包转发率：32Mpps | |
交换时延： ≤7us | |
传输方式：存储转发，最高支持10K大数据包转发 | |
以太网接口 | 8×10/100M Base-TX RJ45，速率自适应； 4×Combo光电复用口，支持1000M速率；16x100BASE-X（SC/FC/ST，单双纤可选） |
传输距离 | 以太网双绞线支持100米 |
电源设计
| 支持防反接入设计、内置过流、过压保护设计 |
6芯5.08mm间距接线端子 | |
DC 48~72V，220V AC（可选） | |
整机功耗<24W |
| WJ3528G |
环境指标 | 工作温度： -40℃~75℃ |
存储温度： -40℃~85℃ | |
工作湿度： 5%~95%无凝结 | |
安装规格 | IP40防护等级 |
1U机架式安装 | |
长×宽×高（mm）： 440×265×44.5 | |
MTBF | 500,000小时 |
质保 | 5年 |
质量 | 3500g |
静电抗扰度 | 空气放电±15kv，接触放电±8kv |
浪涌冲击 | 电源共模±4kv/差模±2kv，网口±2kv |
电瞬态脉冲群 | 电源1kv@5KHz，网口0.5kv@5KHz |
软件功能 | WJ3528 |
冗余网络 | 支持 STP/RSTP/MSTP/ERPSv2, 链路聚合 |
组播支持 | 支持IGMP Snooping |
MAC 交 换 功 能 | 支持静态配置和动态学习MAC地址；支持查看和清除MAC地址；MAC地址老化时间可配置；支持MAC地址学习数量限制；支持MAC地址过滤功能；支持黑洞MAC表项 |
VLAN | 最大支持4096个VLAN；支持基于端口的VLAN；支持802.1Q标准的VLAN；支持Voice VLAN |
生成树 | 支持STP生成树协议；支持RSTP快速生成树协议 |
QOS | 支持基于L2/L3/L4协议头各字段的流量分类；支持CAR流量限制；支持802.1P/DSCP优先级重新标记 支持流量监管与流量整形 |
系统维护 | 支持配置文件上传/下载；支持升级包上传；支持WEB恢复出厂配置；支持系统日志功能 |
管理功能 | 支持WEB界面管理（支持http及https协议）；支持SNMP网管；支持LLDP |
告警管理 | 支持一路继电器告警 |
安全功能 | 支持对组播、广播、未知单播报文的抑制功能；支持端口隔离 支持端口安全、IP+MAC+端口绑定；支持DHCP Snooping、DHCP Option 82 |
风暴抑制 | 支持对广播、组播、单播等进行抑制 |
